傳感器信號與控制實驗實訓臺
傳感器信號與控制實驗實訓臺,工業傳感器實驗臺實訓平臺也可完成電氣自動化、物聯網技術應用專業群的傳感器相關的教學,咨詢熱線13122891392 ...
中人教儀廠是專業生產傳感器信號與控制實驗實訓臺,工業傳感器實驗臺及配件的廠家,生產的傳感器信號與控制實驗實訓臺,工業傳感器實驗臺品質過硬,中人品牌在國內已經擁有幾百所院??蛻簟?/p> 常見問題: 1、如果我要購買傳感器信號與控制實驗實訓臺、工業傳感器實驗臺,是否有安裝、培訓服務呢? 答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。 2、你們的傳感器信號與控制實驗實訓臺、工業傳感器實驗臺是否能開增值稅專用發票? 答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開傳感器信號與控制實驗實訓臺、工業傳感器實驗臺的發票,您需要提供開票資料。 3、你們的產品都是自己生產的嗎?都有什么產品資質? 答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
本文關鍵詞:傳感器信號與控制實驗實訓臺

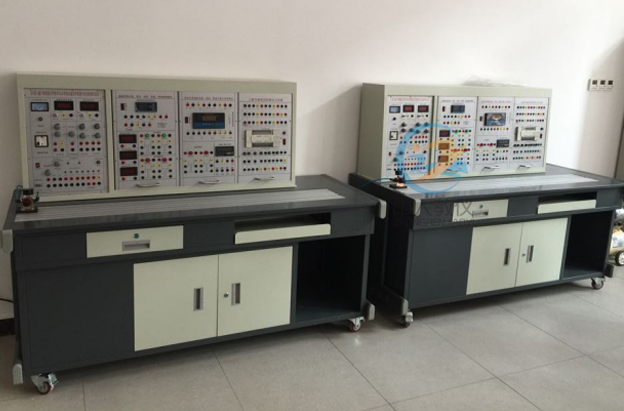

ZRCGQ-2019傳感器信號與控制實驗實訓臺,工業傳感器實驗臺
一、產品概述
現在社會自動化的程度越來越高,傳感器的應用日益廣泛,要求該裝置除可完成中職院校傳感器相關課程外,還可配合一些自動檢測類技術設備,實現一體化教學。該實訓平臺也可完成電氣自動化、物聯網技術應用專業群的傳感器相關的教學。使他們不局限于書本的知識,而是以實際的操作過程代替知識的被動教授,激發他們的學習積極性,讓學習的方式變被動為主動,提高學習的效率,讓他們真正感到學以致用,用所學的理論指導實際的設計。
二、功能組成及要求:
要求包含傳感器有:光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。
實訓系統提供上位機軟件,通過上位機模塊和計算機通信,傳感器信號通過硬件采集,在屏幕上以數字量和模擬量形式實時顯示,給用戶更直觀的認識。
3.實訓系統需包含測試物件一個,內包含各種類型傳感器的檢測介質(包括光電、磁性、電容、電感、超聲波、霍爾、渦流等傳感器的檢測介質)
4.實訓系統含位置滑軌一個,能進行各種傳感器檢測距離的測量,以及傳感器角度對傳感器檢測距離的影響等。
5.實訓系統配套測量尺,以適用于感應距離長的傳感器的數據測量。
6.實訓系統配套實訓模塊,,包括指示蜂鳴器模塊、計數模塊、上位機模塊等,學生可通過這些實訓模塊與傳感器組合。
7.要求包含傳感器有:光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。
三、技術參數:
1、輸入電源:AC220V±10%(單相三線)
2、額定功率:<1KVA
3、環境溫度:-10℃~40℃
4、相對濕度:≤85%
5、外形尺寸:1580*750*1700mm
四、實驗實訓項目范圍:
電容式接近傳感器的開關特性實訓
電容式接近傳感器的介質特性實訓
電容式接近傳感器的距離特性實訓
感應式接近傳感器的開關特性實訓
感應式接近傳感器的介質特性實訓
感應式接近傳感器的距離特性實訓
光電式接近傳感器的開關特性實訓
光電式接近傳感器的介質特性實訓
光電式接近傳感器的距離特性實訓
霍爾開關的開關特性實訓
霍爾開關的介質特性實訓
霍爾開關的距離特性實訓
對射式光纖傳感器的開關特性實訓
對射式光纖傳感器的介質特性實訓
對射式光纖傳感器的距離特性實訓
漫反射式光纖傳感器的開關特性實訓
漫反射式光纖傳感器的介質特性實訓
漫反射式光纖傳感器的距離特性實訓
鏡面反射式光纖傳感器的開關特性實訓
鏡面反射式光纖傳感器的介質特性實訓
鏡面反射式光纖傳感器的距離特性實訓
各種傳感器在實際領域的應用
五、參數清單:
序號
器 件 名 稱
單位
數量
備注
1
實訓臺
臺
1
2
實訓桌
張
1
4
指示和蜂鳴單元
1
在工作臺上
5
計數單元
1
在工作臺上
7
直流穩壓模塊
1
在工作臺上
8
差動放大器
1
在工作臺上
9
傳感器轉接模塊
1
在工作臺上
11
數據通信接口
1
在工作臺上
12
數據采集電壓表模塊
1
在工作臺上
13
直流電壓調節模塊
1
在工作臺上
14
開關電源模塊
1
在工作臺上
15
測試物件箱支架(位置滑軌上)
塊
1
16
光纖傳感器(對射) E32 Φ6
對
1
18
光纖傳感器(漫反) E32- Φ6
條
1
19
光纖放大器 E3X--NA11 輸出歐姆龍
條
2
20
電磁感應接近傳感器 AL-03N 輸出 (氣缸上面)
條
2
21
光電傳感器(發射器) E3JK-5L
個
1
22
光電傳感器(接收器) E3JK-5DM1 輸出
個
1
23
光電傳感器(漫反射型) E3JK-DS30M1 輸出
個
1
24
鏡面反射式光電傳感器 E3JK-R4M1 輸出
個
1
25
鏡面反射式光電傳感器反射單元
個
1
26
光電傳感器 M18 E3F-DS30C1 輸出
個
1
27
電感式接近傳感器 M12 PR12-2DN 輸出
個
1
28
電感式接近傳感器 M18齊平式
個
1
29
電感式接近傳感器 M18外漏式 PR18-8DN 輸出
個
1
30
電容式接近傳感器 M18 CR18-8DN NPN輸出
個
1
31
超聲波傳感器 測試實驗儀模塊
塊
1
32
氣缸 MSAL_20*50_U_0
個
1
33
處理單元 AFC2000壓力表
個
1
34
分配器(二通,三通)
個
各1
35
3位5通換向閥 4V230
個
1
36
單向節流閥 ASC100-06
個
2
37
位置滑軌
個
1
38
氣泵 FB36/7/18L-220V-50HZ
個
1
39
氣管 Φ6
米
10
40
數字萬用表 VC830L
只
1
41
測量尺 1m
個
1
42
上位機軟件 光盤
數據采集處理軟件
只
2
43
實訓指導書
本
1
44
繼電器模塊 在工作臺上
1
45
數據采集連接線
條
1
46
測試線,頭對頭 實驗鏈接導線
條
10
47
Φ8×4磁鋼
個
1
48
超聲波反射擋板
只
1
49
鐵片、銅片、鋁片各一片
只
1
50
渦流傳感器模塊
只
1
51
電容,光纖,光電介質(大,小)
個
各1
